Sekret kolorów przewodów: jak rozpoznać cel i funkcję przewodów na podstawie koloru

We współczesnym społeczeństwie energia elektryczna stała się nieodzowną częścią naszego życia. Od różnych urządzeń elektrycznych w domu po duże urządzenia w produkcji przemysłowej, przewody odgrywają kluczową rolę w tych systemach. Jednak dla wielu osób kolorowe przewody są tajemnicą. Co oznaczają przewody o różnych kolorach? Jakie są ich zastosowania w systemie elektroenergetycznym? Ten artykuł odkryje przed Tobą tajemnicę kolorów przewodów, dzięki czemu będziesz mógł lepiej zrozumieć funkcje i zastosowania przewodów, a także dodać gwarancję bezpieczeństwa do swojego życia.



W systemie elektroenergetycznym przewody o różnych kolorach pełnią różne funkcje, co ma ułatwić ich identyfikację i rozróżnienie podczas instalacji i konserwacji. Oto kilka typowych kolorów przewodów i ich znaczenie:
Czarny i czerwony:Te dwa kolory są zwykle używane w przypadku przewodów pod napięciem (L), znanych również jako przewody fazowe. Przewód pod napięciem jest częścią systemu elektroenergetycznego pod napięciem, odpowiedzialną za przesyłanie prądu ze źródła zasilania do urządzeń zużywających energię. Niezależnie od tego, czy chodzi o obwód domowy, czy przemysłowy, przewód pod napięciem jest istotną częścią.
Biały i szary:Te dwa kolory są powszechnie stosowane w przypadku przewodów neutralnych (N). Przewód neutralny jest kanałem powrotu prądu, zapewniającym zamknięcie obwodu. W obwodzie trójfazowym przewód neutralny równoważy napięcie i zapewnia stabilną pracę systemu elektroenergetycznego.
Zielony i żółty:Te dwa kolory są zwykle używane w przypadku przewodu uziemiającego (E). Główną funkcją przewodu uziemiającego jest ochrona obwodu i zapobieganie niebezpiecznym sytuacjom, takim jak porażenie prądem. W przypadku awarii obwodu przewód uziemiający może przewodzić prąd do ziemi, chroniąc w ten sposób bezpieczeństwo personelu i sprzętu.



Oprócz wspomnianych powyżej popularnych kolorów przewodów, w niektórych specyficznych zastosowaniach dostępne są inne kolory przewodów. Kolory te pomagają w dalszym rozróżnieniu poszczególnych funkcji oraz zapewniają bezpieczną i wydajną pracę systemu elektroenergetycznego.
Niebieski:W obwodach prądu stałego zwykle stosuje się niebieskie przewodybieguny ujemne. W obwodach prądu przemiennego niebieskie przewody są czasami używane również jako przewody neutralne. Ze względu na różnicę między obwodami prądu stałego i przemiennego, zastosowania niebieskich przewodów są również różne.
Brązowy:W obwodach prądu przemiennego często stosuje się brązowe przewodyprzewody pod napięciem, szczególnie w Europie i niektórych innych regionach. Standardy stosowania przewodów brązowych różnią się w różnych krajach i regionach, dlatego podczas ich stosowania należy zachować szczególną ostrożność.
Pomarańczowy:W obwodach wieloprzewodowych często stosuje się przewody pomarańczoweokablowanie pośrednie. Na przykład w obwodzie przełącznika dwukierunkowego można użyć pomarańczowych przewodów do połączenia linii między przełącznikiem a lampą.
Fioletowy i różowy:Czasami używa się tych kolorówkonkretnych celów, takie jak obwody sterujące lub obwody oświetleniowe, aby zapobiec pomyleniu z innymi przewodami. Fioletowe i różowe przewody pomagają szybko zidentyfikować przewody o określonych funkcjach w niektórych złożonych obwodach.





Normy dotyczące kolorów przewodów mogą się różnić w różnych krajach i regionach. Oto standardy kolorów przewodów dla niektórych głównych krajów i regionów:
Stany Zjednoczone:Zgodnie z krajowym kodeksem elektrycznym (NEC) w przypadku przewodów pod napięciem zwykle stosuje się kolor czarny, czerwony i niebieski, w przypadku przewodów neutralnych kolor biały, a w przypadku przewodów uziemiających przewody zielone lub gołe.
Europa:W Europie w przypadku przewodów pod napięciem zwykle stosuje się kolory brązowy, czarny i szary, w przypadku przewodów neutralnych kolor niebieski, a w przypadku przewodów uziemiających dwukolorowe zielono-żółte przewody. Norma ta została określona przez Międzynarodową Komisję Elektrotechniczną (IEC).
Chiny:W Chinach czerwone, żółte i zielone są zwykle używane do przewodów pod napięciem, niebieskie do przewodów neutralnych i żółto-zielone dwukolorowe przewody do przewodów uziemiających. Norma ta jest określona przez Krajową Administrację Normalizacyjną.
Zrozumienie standardów kolorów przewodów obowiązujących w różnych krajach i regionach jest szczególnie ważne dla inżynierów elektryków i elektryków. W międzynarodowych projektach inżynieryjnych przestrzeganie lokalnych standardów kolorów przewodów może skutecznie zapobiegać błędnym okablowaniu i wypadkom związanym z bezpieczeństwem.





Choć kolor drutu może pomóc nam w szybkim określeniu jego przeznaczenia, to jednak w trakcie rzeczywistej eksploatacji należy zachować szczególną czujność. Oto kilka wskazówek dotyczących bezpieczeństwa:
Zapoznaj się ze schematem obwodu:Przed jakąkolwiek operacją elektryczną należy zapoznać się z odpowiednim schematem obwodu, aby potwierdzić konkretną funkcję każdego przewodu. Schemat obwodu może zawierać szczegółowy układ obwodu i informacje o połączeniach, co jest ważną podstawą bezpiecznej pracy.
Użyj przyrządów testowych:Nawet jeśli kolor jest prawidłowy, użyj woltomierza lub multimetru, aby sprawdzić, czy jest prawidłowy. Testując, możesz określić, czy przewód jest pod napięciem i czy połączenie obwodu jest prawidłowe, aby uniknąć nieprawidłowego działania.
Działanie przy wyłączonym zasilaniu:Przed jakąkolwiek operacją elektryczną należy odłączyć zasilanie, aby zapewnić bezpieczeństwo środowiska pracy. Wyłączenie zasilania może skutecznie zapobiec wypadkom porażenia prądem elektrycznym i jest podstawowym krokiem do bezpiecznej pracy.
Profesjonalna obsługa:W przypadku skomplikowanych układów elektrycznych zaleca się, aby wykonywali je wykwalifikowani elektrycy, aby uniknąć wypadków związanych z bezpieczeństwem spowodowanych niewłaściwą obsługą. Zawodowi elektrycy mają bogate doświadczenie i wiedzę, aby zapewnić bezpieczeństwo i niezawodność operacji elektrycznych.

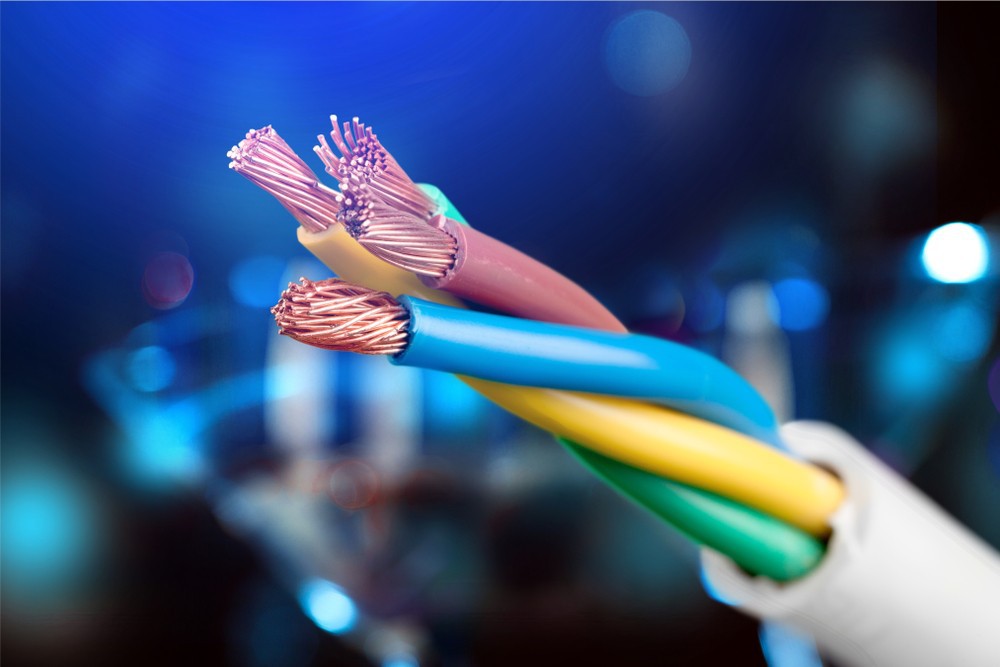

Wraz z ciągłym rozwojem technologii, kodowanie kolorami i identyfikacja przewodów również są stale rozwijane i udoskonalane. W przyszłości, wraz z popularyzacją inteligentnych sieci i inteligentnych domów, kodowanie kolorami przewodów może być bardziej wyrafinowane i inteligentne. Na przykład, osadzając znaczniki elektroniczne w przewodach, można osiągnąć automatyczną identyfikację przewodów i zarządzanie nimi, poprawiając poziom inteligencji systemów zasilania.
Ponadto wraz ze wzrostem świadomości ekologicznej materiały i procesy produkcyjne drutów w przyszłości będą również bardziej przyjazne dla środowiska i zrównoważone. Na przykład zastosowanie materiałów odnawialnych i przyjaznych dla środowiska powłok do produkcji drutów może nie tylko zmniejszyć zanieczyszczenie środowiska, ale także poprawić bezpieczeństwo i trwałość drutów.
Rozumiejąc klasyfikację kolorów przewodów i funkcje, jakie reprezentują, możemy wykonywać operacje elektryczne bezpieczniej i wydajniej. W życiu codziennym wiedza ta może nam nie tylko pomóc lepiej zrozumieć zasady działania sprzętu elektrycznego, ale także zapewnić nam skuteczne wskazówki w sytuacjach awaryjnych. Mam nadzieję, że ten artykuł odkryje przed Tobą tajemnicę kolorów przewodów i sprawi, że poczujesz się bardziej komfortowo w świecie elektryki. Niezależnie od tego, czy jest to instalacja i konserwacja obwodów domowych, czy projektowanie i uruchamianie przemysłowych systemów elektrycznych, prawidłowe określenie kolorów przewodów jest kluczem do zapewnienia bezpieczeństwa i wydajności. Opanowując tę ​​wiedzę, możesz nie tylko doskonalić własne umiejętności elektryczne, ale także zapewniać pomoc i wskazówki osobom w Twoim otoczeniu oraz wspólnie tworzyć bezpieczne i niezawodne środowisko zasilania.
